一、产品概述
本系列交流电磁铁专为高精度交流磁场发生而设计，核心铁芯与轭铁采用硅钢叠片、锰锌铁氧体或高性能软磁合金等低损耗磁材制造，可稳定产生最高至 kHz 级频率的交变磁场，能有效抑制高频工况下的涡流损耗与发热，保证磁场输出纯净、稳定。相较于传统空心线圈，在同等磁场指标下，交流电磁铁整体结构更紧凑、体积更小，可实现更高磁场强度输出，兼具高效、可靠与空间利用率优势，适用于磁场测试、电磁特性研究、器件标定、电磁干扰模拟等科研与工程应用场景。
二、产品特点
本系列交流电磁铁专为高精度交流磁场发生而设计，核心铁芯与轭铁采用硅钢叠片、锰锌铁氧体或高性能软磁合金等低损耗磁材制造，可稳定产生最高至 kHz 级频率的交变磁场，能有效抑制高频工况下的涡流损耗与发热，保证磁场输出纯净、稳定。相较于传统空心线圈，在同等磁场指标下，交流电磁铁整体结构更紧凑、体积更小，可实现更高磁场强度输出，兼具高效、可靠与空间利用率优势，适用于磁场测试、电磁特性研究、器件标定、电磁干扰模拟等科研与工程应用场景。
二、产品特点
C 型结构设计：采用 C 型结构，在励磁电源激励下形成闭合磁路，两极间可产生沿极头轴向的均匀磁场，磁场分布稳定、一致性好。
灵活气隙调节：气隙双向可调，调节范围 0~120mm，可适配不同尺寸样品与实验需求；极柱直径 φ200mm，标配纯铁极头，可根据实验更换不同极面尺寸。
卧式磁场布局：电磁铁卧式安装，磁场方向水平，便于样品放置与实验操作，空间利用率高。
稳定电气性能：线圈冷态直流电阻 3.1Ω，绝缘电阻优于 10MΩ，电气性能可靠，可长期稳定运行。
高效自然冷却：采用自然冷却方式，无需额外冷却设备，结构简洁，维护成本低。
高磁场输出能力：在 5mm 气隙下，中心磁场可达 3.2T@40A（φ40mm 极面）；40mm 气隙时仍可实现 1.4T@40A（φ150mm 极面），磁场强度与功率呈良好线性关系。
广泛应用场景：适用于材料磁性研究、磁学实验、器件标定、电磁特性测试等科研与工程领域，可满足高校、科研院所及企业的多样化需求。
三、技术参数

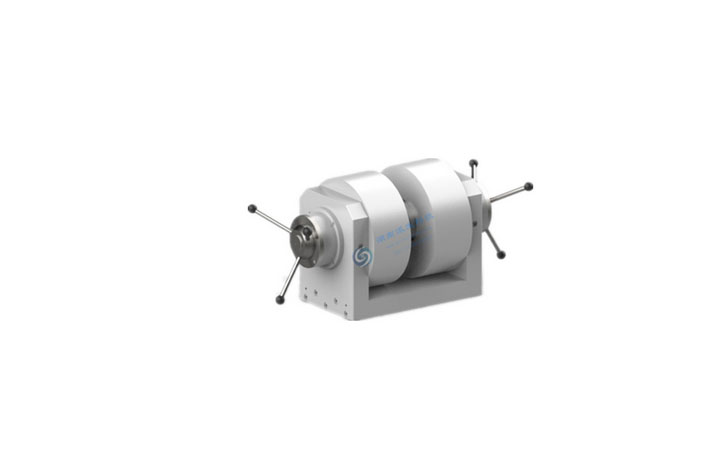

四、图片展示
三、技术参数
| 类别 | 项目 | 参数 |
|---|---|---|
| 产品规格 | 结构 | PS-200 型电磁铁（C 型结构），磁场沿极头轴向 |
| 气隙调节 | 气隙双向可调，可调范围 0~120mm | |
| 极柱直径 | φ200mm，标配一副纯铁极头 | |
| 磁场方向 | 电磁铁卧式，磁场方向水平 | |
| 电气参数 | 线圈冷态直流电阻 | 3.1Ω |
| 线圈绝缘电阻 | 优于 10MΩ | |
| 冷却方式 | 冷却方式 | 自然冷却 |

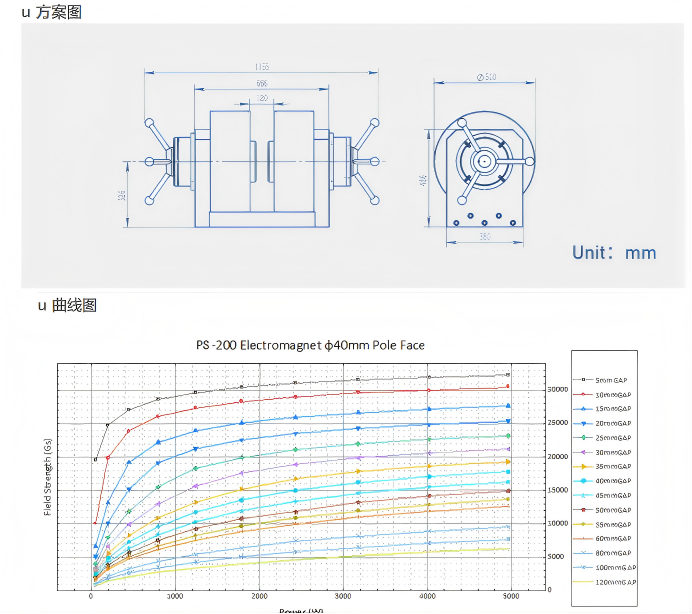

| 尺寸及质量 | 外形尺寸 | 见图纸（单位：mm） |
| 整体重量 | 约 930kg | |
| 磁场参数 | 5mm 气隙 | 中心磁场优于 3.2T@40A（φ40mm 极面） |
| 40mm 气隙 | 中心磁场优于 1.4T@40A（φ150mm 极面） |

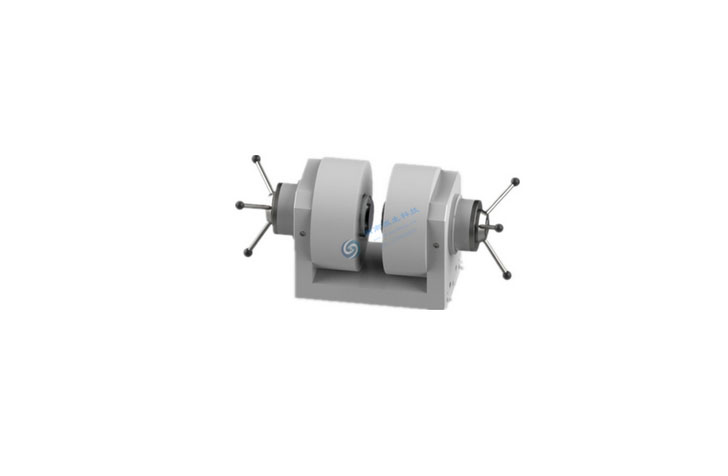

四、图片展示
