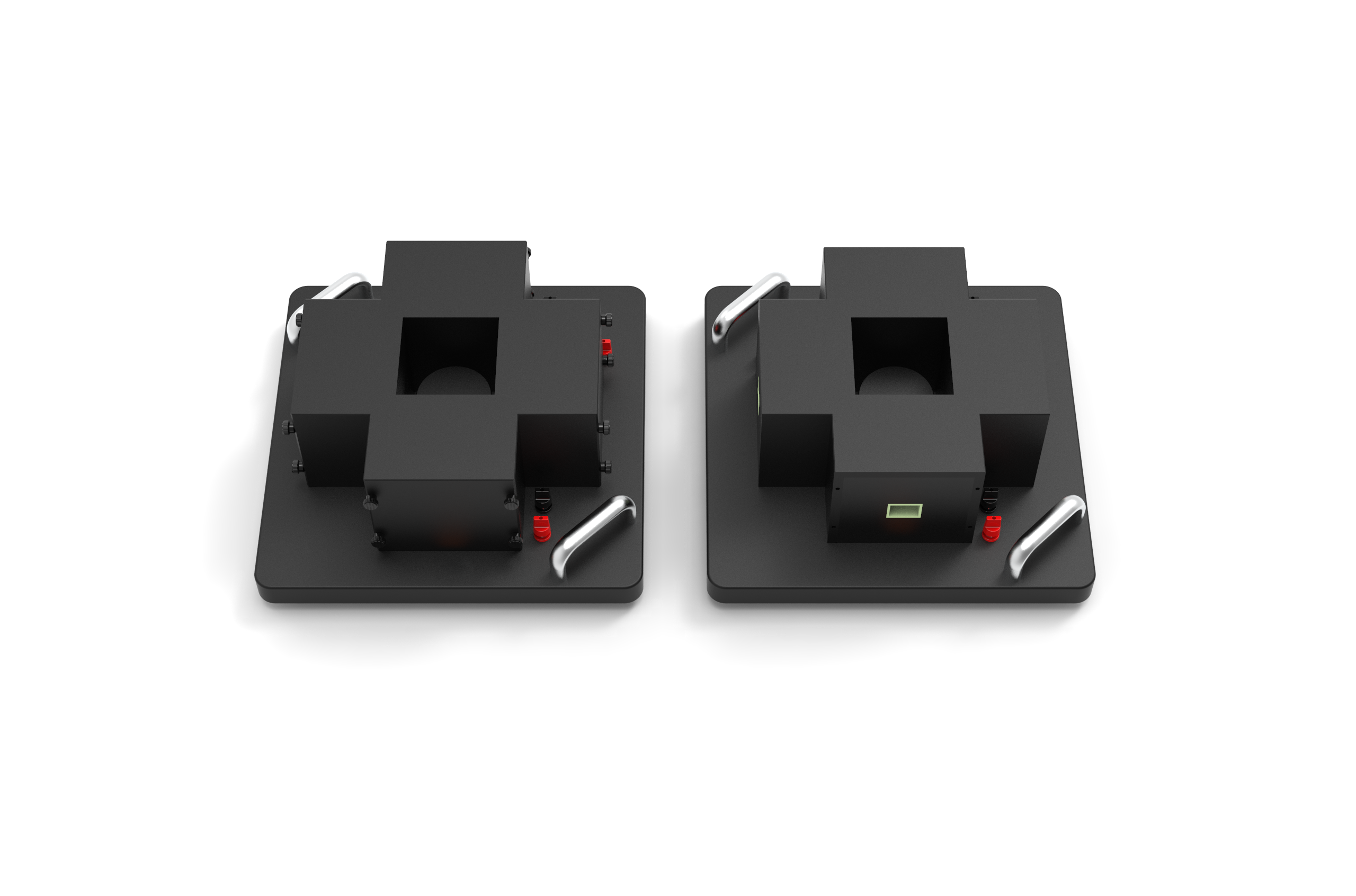

MFG-82系列四级线圈

发布日期：2026-02-04 17:09浏览次数：

一、产品概述
MFG-82系列四级线圈，不同于四级电磁铁，其产生的磁场与电流具有良好的线性，所以更加易于控制，该装置可根据不同的操作与配置产生多种类型的磁场。如直流均匀磁场，梯度磁场，旋转磁场与交变磁场等。适用于各研究机构、高校、企业研究院开展磁滞现象研究、磁化系数测量、霍尔效应研究、磁光实验、核磁共振、磁性测量、磁性材料取向、自旋磁共振演示、生物研究等。

二、产品特点
该装置可通过不同的接线方式与励磁方式产生多种类型的可控磁场，如下：

相对的线圈同极性方向接线可在中心区域产生一定范围的均匀磁场；
相对的线圈异极性方向接线可在中心区域产生一定范围的梯度磁场；
任意一组相对的线圈输入交流电流时可在中心区域产生交变磁场；
两组相对的线圈分别输入相位相差90°交流电流时可在中心区域产生旋转磁场；
外壳与骨架采用不导电材料绝缘，保障使用安全；

该装置可选配增加铁心从而增强中心区域的磁场，但交流励磁下会增加电源负载，且会导致励磁电流与磁场非线性。
所有参数均可根据用户需求灵活定制。
三、技术参数

型号	MFG-8200-100
气隙中心磁通密度（20A DC双极供电）	18 mT
气隙中心磁通密度（20A DC四极供电）	25 mT
中心可操作空间	100mm x 100mm
单线包冷态电阻	0.6 Ω
磁场分布	见仿真报告

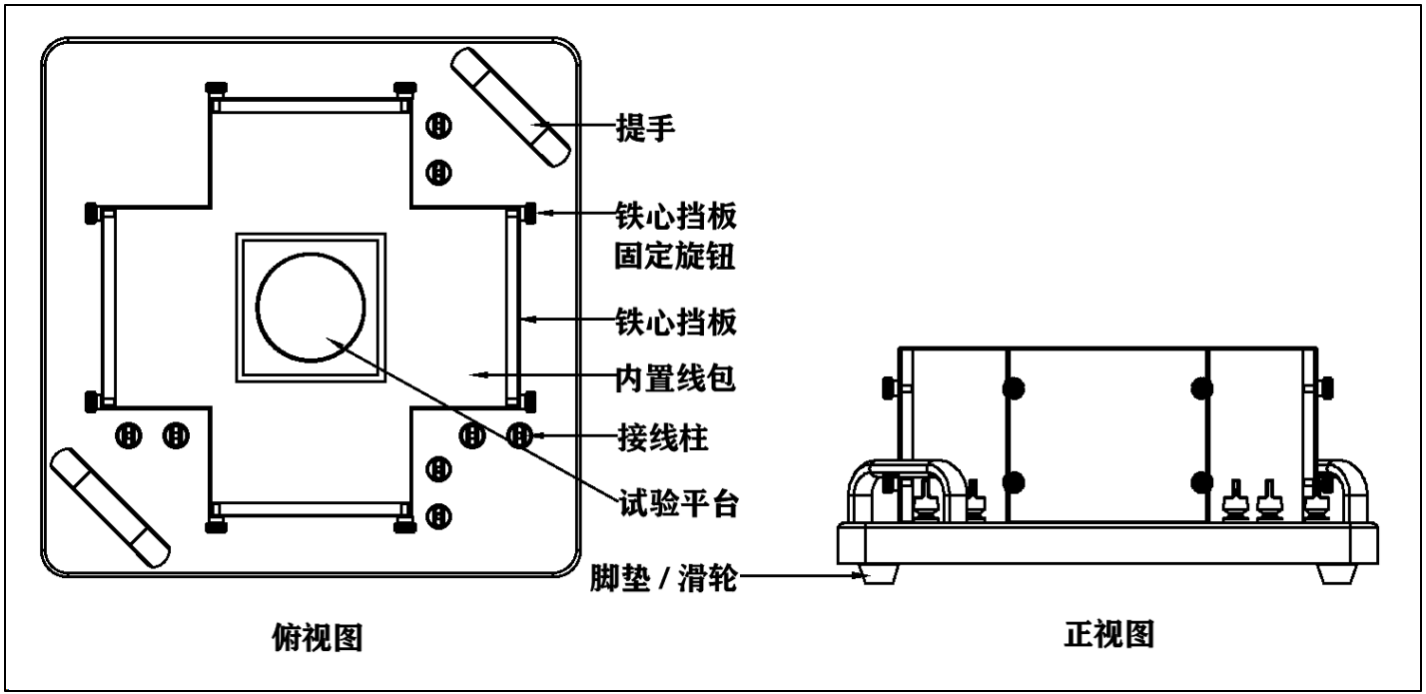

整体尺寸（长×宽×高）	400mm x 400mm x 175mm
其他	可选配“无磁试验平台”可选配“可装卸铁心功能”
注：使用时间取决于线圈发热情况。
