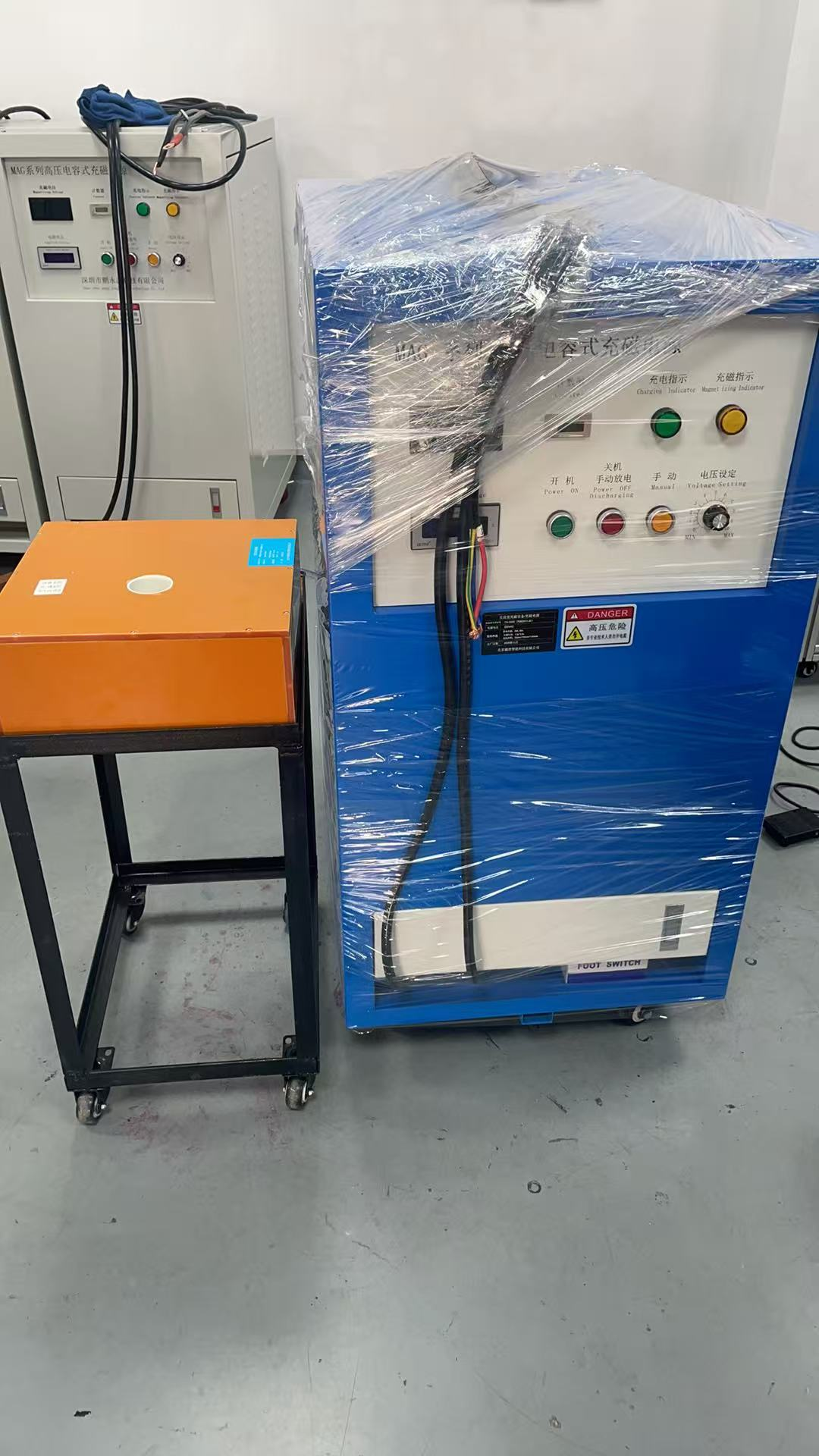

CK-3000H充磁机说明书
发布日期：2026-02-07 11:29浏览次数：
CK-3000单充式充磁机简介
一、概述：
此恒压调场式充磁机采用国内外最新低功耗设计和能量无功耗转移技术，选用原装进口配件；在改善充磁质量；提高工作效率；减少充磁头热耗；延长使用寿命方面达到了充磁机更新的最新领域；可用于喇叭、铷铁硼纳米微粒研究，直流马达、橡胶磁体、玩具等由永久磁体制作的产品的充磁；具有能耗低、效率高、可靠耐用等优良性能，可广泛用于流水线作业。
二、构成原理：
此充磁机由高压无极性油浸电容器、SCR(可控硅)、大功率交流接触器及全数字控制电路组成。将电源电压升高，通过整流器变为直流电给电容器充电；电容器内储存高压直流电能量；充磁时，电容器内储存的电能量经过SCR控制，至充磁线圈放电, 通过电磁转换产生强力磁场, 使磁体饱和。根据被充磁体材质、大小不同，调整好工作电压与充磁强度（某些机型无此功能，属正常现象）。
三、特点：
整机性能稳定，抗干扰能力强；充磁电压稳定不变，产品充磁一致性好；充磁力强，且强度可任意调整，多级数控升级，确保充磁效果（某些机型无此功能，属正常现象）；充磁速度快，充磁周期最快可达1.5秒/次；充磁头热耗小，不需水冷（速度快时水冷效果更好）；耗电量少，对电网影响小；延时启动、延时关机，保护系统完善；无易损器件、自动保护、可靠耐用， 24小时连续工作机器不过热。
四、主要技术指标：
电源输入： AC380V±10%
供电电流 ： 63（A）
总容量（μ）： 8000UF
最大输出电流(KA): 26KA
工作周期： 2S-3S
充磁时间： 1-2S
工作电压： 600-2000V
能量： 18000J
配充磁头口径（mm）： 60
标准磁场：2~3T
最大充磁范围（mm）： 160
海拔高度： ≤1000米
相对湿度： ≤95%（25℃）
主机体积（mm）： 1000*620*1200
充头含充头架体积（mm）： 重量:约180KG
开关、继电器、接触器、风扇等电器元件采用原装进口配件
五、安装要求：
电源线：主电路两条相线用6-10平方铜线，另一条相线与零线为控制线路，用1.5-2.5平方铜线即可，一并进60A-100A空气开关；另需标准地线不进开关。
其它：220V 10A插座一个，以备充头散热装置供电。
六、设备主要配置：
1、启动、停机系统：采用延时启动、延时关机电路及接触器隔离电路，并且将主电路与控制电路电源完全分开控制，大大提高了控制系统的稳定性及使用寿命；
2、升压系统：采用最新升压技术及日本原装进口配件——电容与二极管，充电速度快，对电网影响小；
3、储能系统：采用进口油浸高压无极性脉冲电容器（充磁机专用电容器），储能量大，充放电效率高，使用寿命长；
4、放电充磁系统：采用原装日本高压大功率可控硅控制放电，放电速度快，温升低，使用寿命长；充磁头采用进口特制铜管制作，充磁效果好，散热效果好；
5、放电保护系统：采用自动放电电路，不管是正常关机还是异常断电，放电系统都会自动启动；另带过压、漏电保护系统，使用安全可靠；
6、充头水循环系统：采用外置水泵控制水循环；
七、所配附件：
１.充磁电源一台；电源线，输出电焊线两条 *（电压要从小到大，确认产品充磁OK后再用自动充磁）电压调小后要停一段时间后电压才会慢慢下来。
2．脚踏开关一个，说明书一份。先接好充磁台 (充磁夹具)，安装好电源，先接好
CK-3000H充磁机说明书
提取码：2ff6
