振动样品磁强计实验讲义
发布日期：2026-02-07 13:57浏览次数：
振动样品磁强计
振动样品磁强计(Vibrating Sample Magnetometer,VSM)是测量材料磁性的重要手段之一，广泛应用于各种铁磁、亚铁磁、反铁磁、顺磁和抗磁材料的磁特性研究中，它包括对稀土永磁材料、铁氧体材料、非晶和准晶材料、超导材料、合金、化合物及生物蛋白质的磁性研究等等。它可测量磁性材料的基本磁性能，如磁化曲线，磁滞回线，退磁曲线，热磁曲线等，得到相应的各种磁学参数，如饱和磁化强度Ms，剩余磁化强度，矫顽力Hc，最大磁能积，居里温度，磁导率（包括初始磁导率）等，对粉末、颗粒、薄膜、液体、块状等磁性材料样品均可测量。一、 实验目的
1、了解磁性材料的分类和基本磁学参数。
2、了解振动样品磁强计的工作原理和仪器组成结构。
3、测量两种材料样品的磁滞回线，计算相关的磁学参数。
二、 VSM的仪器结构与工作原理
1、VSM的仪器结构
振动样品磁强计主要由电磁铁系统、样品强迫振动系统和信号检测系统组成。图1、图2所示的为两种类型的VSM原理结构示意图，两者的区别仅在于：①前者为空芯线圈（磁场线圈）在扫描电源的激励下产生磁场H，后者则是由电磁铁和扫描电源产生磁场H。因此，前者为弱场而后者为强场。②前者的磁场H正比于激磁电流I，故其H的度量将由取样电阻R上的电压标注，而后者由于H和I的非线性关系，H必须用高斯计直接测量。
振动系统：为使样品能在磁场中做等幅强迫振动，需要有振动系统推动。系统应保证频率与振幅稳定。显然适当的提高频率和增大振幅对获取信号有利，但为防止在样品中出现涡流效应和样品过分位移，频率和幅值多数设计在200Hz和1mm以下。低频小幅振动一般采用两种方式产生：一种是用马达带动机械结构传动；另一种是采用扬声器结构用电信号推动。前者带动负载能力强并且容易保证振幅和频率稳定，后者结构轻便，改变频率和幅值容易，外控方便，受控后也可以保证振幅和频率稳定。
因为仪器应仅探测由样品磁性产生的单一固定的频率信号，与这频率不同的信号可由选频放大器和锁相放大器消除。一切因素产生的相同频率的伪信号必须设法消除，这是提高仪器的灵敏度重要关键。因为振动头是一个强信号源，且频率与探测信号频率一致，故探头与探测线圈要保持较远距离用振动杆传递振动，又在振动头上加屏蔽罩，防止产生感应信号。为了确保测量精度避免振动杆的横向振动，在振动管外面加黄铜保护管，其间位于中部和下部用聚四氟乙烯垫圈支撑，既消除了横振动又不影响振动效果。

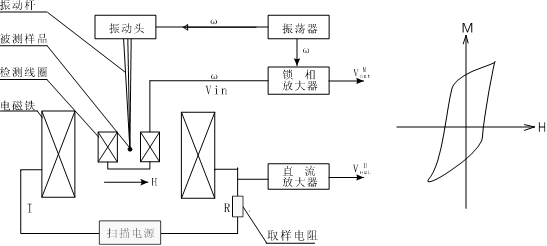

图1

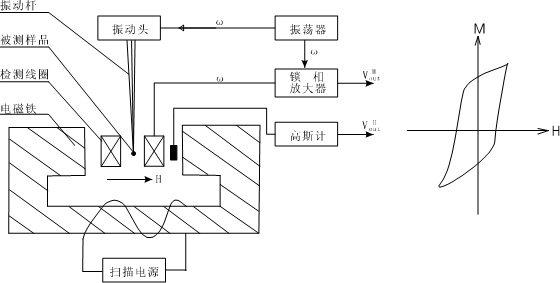

图2
振动样品磁强计实验讲义
提取码：9o57
